高速冲床工作机构的力学分析和受力分析简图

在对机构进行力学分析时，对于低速机械，因其惯性力较小，常常忽略不计，此时只需做静力分析；但是对于高速冲床机械，由于其惯性力很大，故必须对其进行动态静力分析，即将惯性力视为一般外加于相应构件上的力，再按静力分析的方法进行分析。高速冲床因其较大的旋转速度，会产生很大的惯性力，而这些惯性力通过作用于曲轴支撑端处的力，以及作用于滑块导轨面上的力使机身产生振动。

机构中各运动副反力对整体机构来说是内力，为了确定运动副中的反力，不能就整个机构进行受力分析，需要将机构分解为若千个构件组，然后进行逐个分析。为了能以静力学方法解出构件组中所有的未知数，则构件组必须满足静定条件，即对构件所能列出的独立的平衡方程数应等于构件中所有未知力的数目。

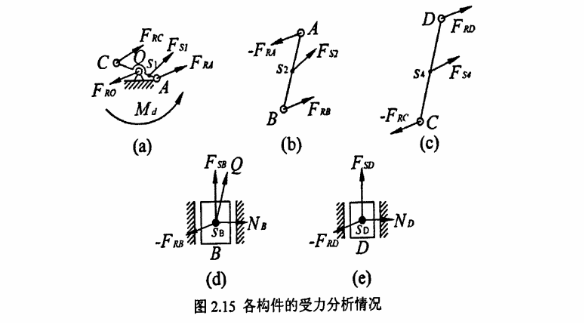

为求出高速冲床工作机构对机身的作用力，将系统解除约束，分解成五个刚体，并根据运动学分析求出的各构件的角加速度和质心加速度，求出各构件的惯性力，将其视为外力施加于构件上，其受力简图如图2.15所示，其中Ｑ为滑块上的外载荷。考虑重力因索，忽略导轨摩擦力，以下对各构件进行受力分析。

\\
