空调翅片冲床,高速翅片冲床模具装配及应用

文章出处:网责任编辑:彭小姐作者:彭小姐人气:-发表时间:2016-01-13 08:24:00

   空调翅片可以通过高速自动冲床冲压生产出来,它是一种专业的空调换热器散热片的自动化生产设备,配置专用模具后能冲压出不同厚度的空调翅片,广泛应用于空调上。

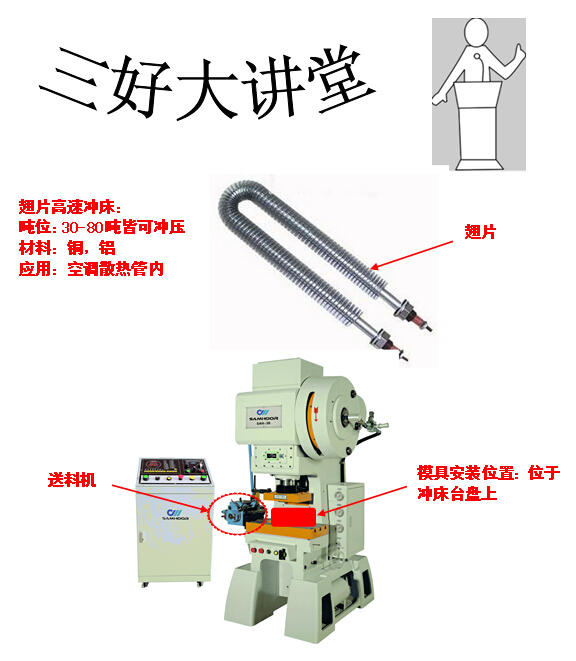

   翅片冲床。它包括机身、自动送料机,冲压组件、模具,模具安装在冲床的台盘上,带有滑块的冲压组件上下滑动,通过模具从而冲压出翅片形状,进行加工处理成安装于空调内的,其 特征在于:该机架上安装有可调节滑块水平度的调平装置。翅片冲床使用灵活,便于冲裁加工,提高工作效率。



高速翅片冲床

 高速翅片冲床在进行模具冲压时,零件的配合尺寸公差,通常按下列原则来选取:

 1)对于标推件(例如导柱、导套等),要求具有互换性,而且通常都是批量生产的,其配合尺寸公差按固定要求选取。

 2)对于“配作”加工中的基准件(例如:孔)其配合尺寸公差通常按标准参数选取。

 3)所给的公差应与模具加工条件及技术水平相适应。

  模具零件表面粮糙反值的高低,对模具零件间的配合精度、模具零件的耐磨性、耐疲劳强度和耐腐蚀性有很大的影响。应该根据模具工作条件、模具制造条件和模具材料的基本性能等相关的因素,来选择经济、先进、适用的模具材料。

冲模材料的基本性能,从冲床的模具工作条件看,通常要求模具材料必须具备三种基本性能,即耐磨性、韧性、硬度和强度。保证冲压出更准精度,公差小的翅片。

  另外,还要根据不同模具的实际工作条件,分别考虑其实际要求的其他性能。例如,对在高载荷下工作的模具应考虑其抗压强度、抗拉强度、抗弯强度、疲劳强度及断裂韧度等。冲模材料的工艺性能,模具材料的工艺性能是影响模具成本的一个重要因素,工艺性能好的模具不仅可以使模具生产工艺简单,易于制造,而且可以有效降低模具制造费用

高速翅片冲床的主要技术参数:

名称:高速翅片冲床

规格

SAH-30/45/65/80

吨位

Ton

30

行程

mm

 20    25    30

冲次

S.P.M

200-1000  200-900  200-800

模高

mm

185-215   182-212  180-210

上工作台尺寸(滑块)

mm

320X220X63

下工作台尺寸(台盘)

mm

600X330X90

滑块调整数

mm

30

落料口

mm

300X100

主电动机

HP

5.0

冲床重量

kg

2960

冲床外形(长xx高)

mm

1200x845x2223

避震系统



气垫脚、阻尼气垫脚

冲床精度

mm

GB(JIS)lclass一级
