定转子、EI片的冲压速度及冲床要求

●高速冲床冲压速度：200-1000次/每分钟

●冲压材料的几个条件:

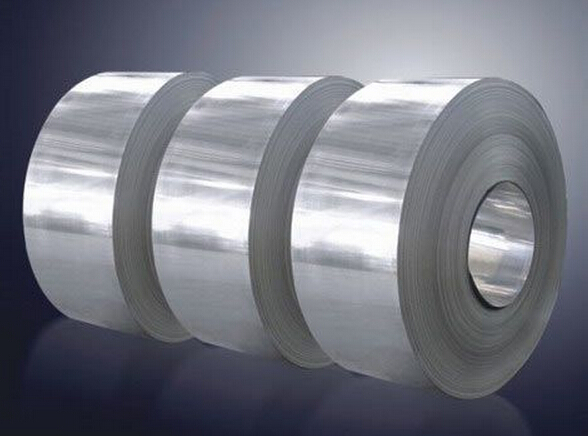

1、一定要保证是卷料。

2、一定要保证是金属材料，才可以冲压出定转子，EI片。

3、厚度在3.5MM以下，保证可通过送料机送料进入模具。

4、宽度在120MM以下。

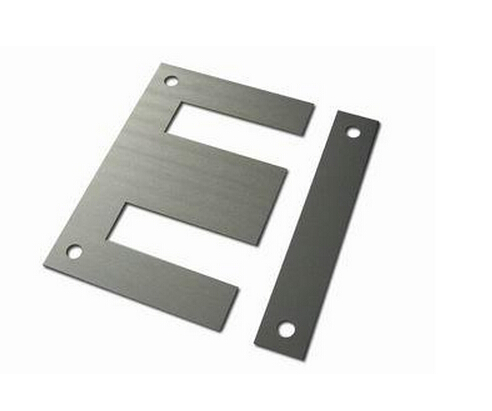

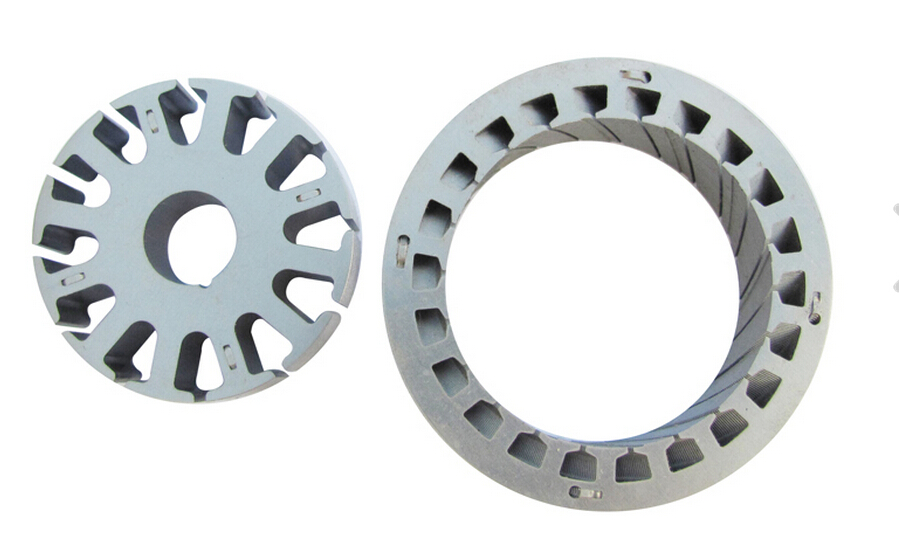

●高速冲床冲压定转子、EI片成形图片：

●要冲压定转子、EI片，高速冲床必须具备如下几个要求：

  一、设计的一般步骤

  1．对马达定转子冲压件进行工艺性分析。

  2。确定马达定转子冲压的工艺方案。

  3．选择马达定转子模具的结构形式。

  4进行必要的工艺计算。主要包括：

  (1)排样设计与计算：选择排样方法、确定搭边值、计算送料步距与条料宽度，计算材料利用率串、画出排样图等。

  (2)计算冲压力。包括冲裁力、卸料力、推件力或顶件力等。初步选择高速冲床的吨位。

  (3)计算模具压力中心。

  (4)弹性元件的选用与计算o

  (5)必要时，对模具的主要零部件进行强度的验算。

  5．选择与确定模具的主要零部件的结构与尺寸。

  6．选择子高速冲床的行程或验算己选的设备。

  7．绘制模具总装因及各非标准的零件图。

  以上所述只是设计冲裁模时的大致工作过程．反映了在设计时所应考虑的主要问题及要做的工作。具体设计时，可依据不同的顺序进行交错。
