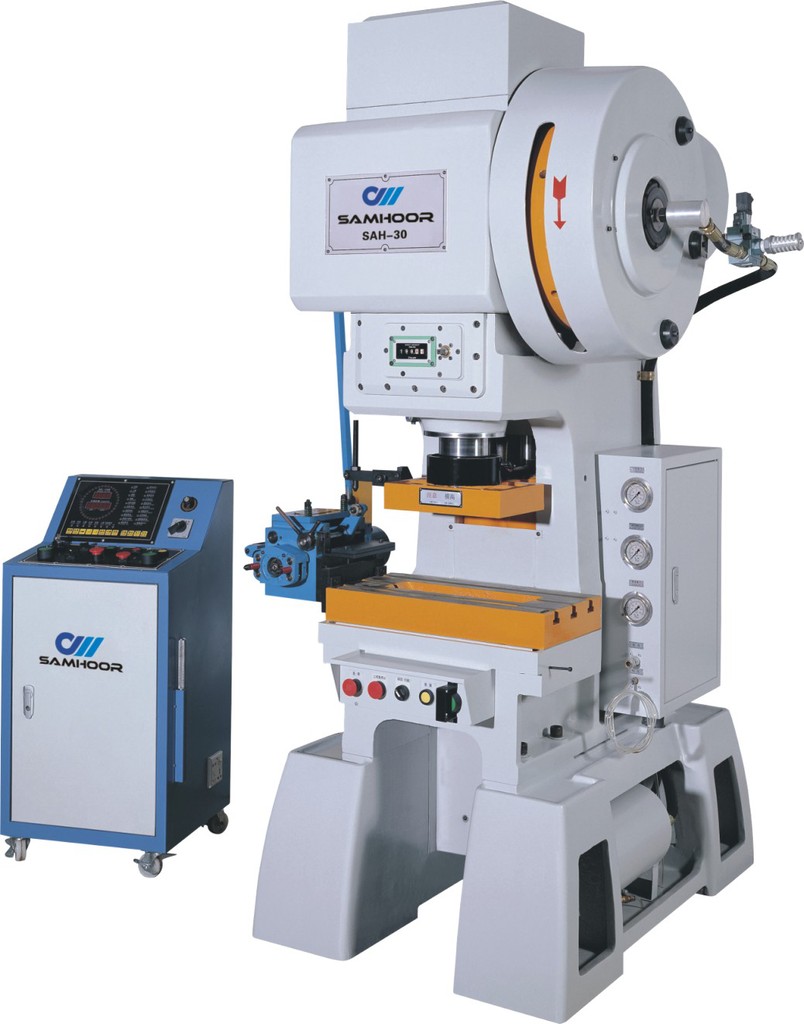

C型30吨高速精密冲床

产品分类: C型高速冲床
    机械特性:   1.采用高强度铸铁,经应力消除,确保长期精度   2.三圆导柱设计,使动摩擦值显著下降,配合强迫润滑及机油冷却系统,使热变形降至最小   3.采用油压锁系统,使锁模更简便直接   4.采用高性能减振系统,延长冲床使用寿命,避免对外部环境的干扰   5.采用采用智能数字变频技术,保证产品的质量   6.上死点停止装置有效的保护模具,方便架模   7.使用微电脑控制器,冲床的角度,转速及故障位置等信息,全部在独立的控制台显示   8.另配末料检知、误送、吹料、异形剪刀,更加人性化
    订购热线:15024073715

      C型30吨高速冲床



      型号
      Model
      规格
      SAH-30
      吨位
      Capacity
      Ton
      30
      行程
      Stroke
      mm
      20 25 30
      冲次
      Stroke per minute
      S.P.M
      200-1000 200-900 200-800
      模高
      Die-Height
      mm
      185-215 182-212-210
      下平板
      Slab
      mm
      600X330X90
      冲头
      Rush head
      mm
      320X220X63
      调整数
      Adjustment
      mm
      30
      落料口
      Bed Opening
      mm
      300X100
      马达
      Main Motor
      HP
      5
      重量
      Weight
      kg
      3000
      润滑系统
      Lubricating System

      强制润滑系统+机油冷却
      避震系统
      Avoid shake system

      防震脚
      冲床外型
      Presser apperance
      mm
      1200X845X2223

      高速冲床技术参数

      C型30吨高速精密冲床

      C型30吨高速精密冲床1

      C型30吨高速精密冲床7

      C型30吨高速精密冲床2

      C型30吨高速精密冲床4

      C型30吨高速精密冲床5

      C型30吨高速精密冲床6



          C型30吨高速精密冲床广泛应用与精密电子、通讯、电脑、家用电器、钟表、汽车零部件、各类马达转子、照相器材、各类小型精密零件的高速冲压加工。

      n  铸件

      台湾铸造商,高强度铸铁,经过退火、振动消除应力等工序,从而确保长期精度。

      分析:铸件是我们的大亮点之一。因为除了明勖冲床以外,其它厂家的铸件都是在湖南铸造。而我们的铸件由台湾铸造商在广东生产,所以在品质上有很大的差异,差价也在50008000元之间。我们可以提供我们的铸造商给客户了解。

      n  动态平衡系统

      当前高速冲床的新款设计,把冲床的振动减小到合适点,从而确保冲压产品的精度。

      分析:动态平衡系统的原理是,当冲床模具向下工作时,动态平衡铁向上工作;当冲床模具向上工作时,动态平衡铁向下工作;永远给模具工作时一个反作用力,从而保证冲床的跳动大幅减小;冲床的平稳度相当高,无晃动干扰,达到冲压产品的品质;低速冲床和中速冲床都没有此装置,动态平衡块的造价为50007000元。

      n  高速

      采用台湾东元变频器及马达,调速系统,速度每分钟可达到1000r/min,并且速度稳定,。

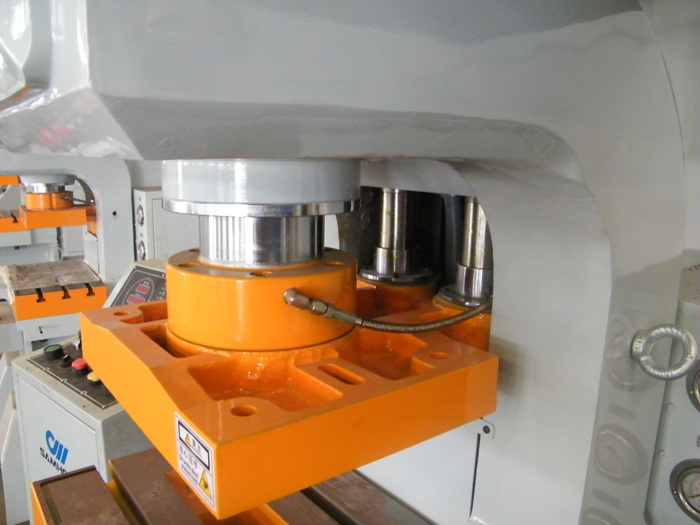

      n  轻松上调模高系统

      采用台湾优良的山田液压锁固泵浦和台湾精确的模高指示器,精度精确到0.01mm方便准确的调整模高。

      分析:低速冲床和中速冲床(一部分)都是机械锁模,也就是在钜芽上用大螺母固定模高。这是费时费力的做法,而且架模时间长,机械磨损快。而我们的高速冲床采用的是高液压锁模,一个开关开和关就代替了大螺母的紧和松。并且架模高度有数字显示,不需用尺子量。这样大大的减少了工时、劳动力、体力,并且无机械磨损。(例如有10套模具,模高分别为210mm,215mm,220mm,225mm,230mm,235mm,240mm,245mm,250mm,255mm,那么我们分别在模具上把这些模高数据刻上去,我们只需把模高指示器调到相等的数据就可以一次性把模具架上,大大节约时间。

      n  空气过滤系统

      采用台湾(金器)的二联件,把空气中的水份过滤掉,来保证冲床用气部件的干燥延长寿命。

      分析:因为我们冲床要用电和气,客户工厂气泵中如果有水,经过气管到我们冲床的气缸中就会生锈,导致气缸卡,无法工作。那么我们有空气过滤器将空气中的水份排掉,从而保证空气的干燥。所以客户每天开机时,将过滤器和储气罐的水排一次。

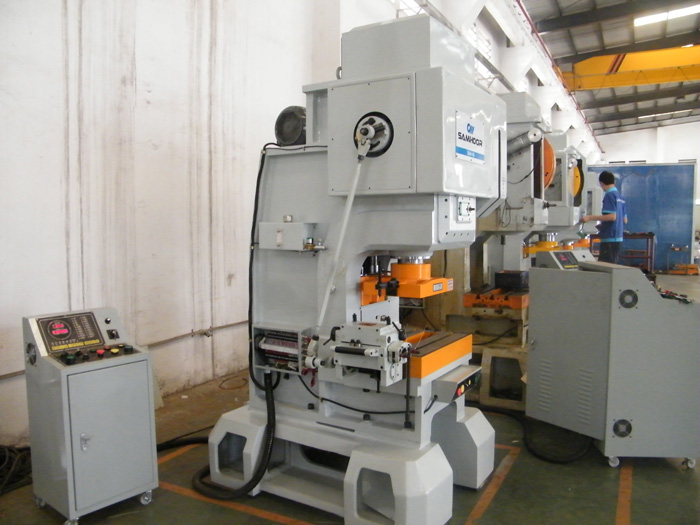

      n  滚轮送料机

      配用台湾知名品牌,如鹏达或雷城,可根据客户的需求而定配。

      分析:高速冲床是一种自动化设备,那么送料部分必须配装滚轮送料机。送料机功能是,将材料在冲床任何冲次下,准确按照一定的步距将材料送到模具中进行冲压。

      我们目前所配装的送料机品牌有两种,一种是雷城,另一种是鹏达,雷城比鹏达贵3000元左右。根据客户的需求而定,精度是±0.01mm

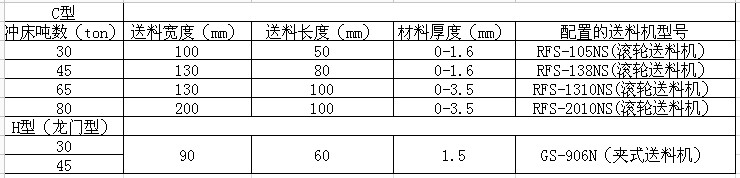

      关于送料机我们要了解哪种吨位的冲床配哪种型号的送料机。每种型号的送料机最大料宽是多少。最大的送料长度是多少。最大的材料厚度是多少。详见《高速滚轮送料机规格表》,便于客户准确定机。

      n  减震脚

      配用台湾怡馨气垫脚,保证冲床对地面无任何震动,从而保证冲压产品的质量稳定。

      分析:高速冲床的安装不需要打地基固定。对地面没有太大的要求,只要平就可以了。有两种减震脚提供给客户选择。

        机械脚:使用寿命无限长,但地面有轻微振动。

        气垫脚:在长期使用过程中,会有补气的动作,并且不要让铁霄进入气垫中。否则会扎破,导致气垫漏气。但地面没有任何振动。

      n  电器件

      开关、按钮、接触器等均配用日本富士开关,更保证冲床的用电安全和稳定。

      分析:电器件是我们冲床的第二大亮点,因为没有一家品牌的冲床电器件全部用日本富士的牌子。而我们的电器件均采用正宗日本进口的富士电器。我们可以提供我们的供应商给客户调查。

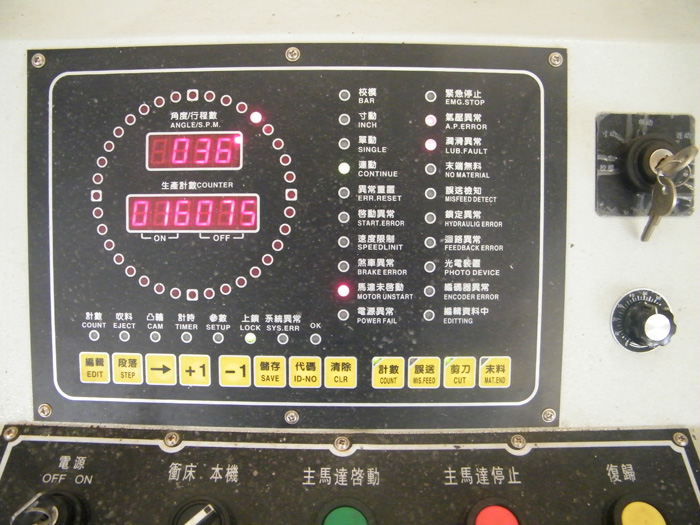

      n  电脑控制器

      配用台湾进口微电脑控制单元,一切信息显示在桌面,便于工作和维修,功能齐全,如配有末料检知1组,误送检知2组,剪刀系统3组,吹料2组上死点停止,紧急停止,双手启动,计数系统等等。

      分析:我们的冲床采用的是微电脑控制系统。基本上冲床上要用的功能均可满足。例如:计数、喷风、裁剪、末料、误送等等。关于电脑控制器这块,初学者要到电工部了解并亲自操作才可。

      n  轴承

      均采用日本精工NSK轴承,品质稳定,磨损低,寿命长。

      分析:轴承是我们冲床的第三大亮点。因为我们采用的是日本NSK轴承,并且有代理商的认证书。其它厂家的冲床讲自己用的是日本或德国的进口轴承,可能很难提供验证。轴承上的一套轴承,可能有几千元的差价。低速冲床和中速冲床没有轴承,而是铜套,所以磨损快,无法长时间工作。

      n  电磁阀

      均采用美国MAC低电压电磁阀,温升低,噪音低,速度 精确到12000/分钟。

      分析:电磁阀我们采用的是美国MAC牌子,它是速度很快的电磁阀。如果不用高速电磁阀,那么就无法满足冲裁速度高的要求。我们可提供验证。

      n  强制润滑系统

      采用台湾维良润滑系统,来保证冲床润滑部分的供油,减少冲床的磨损,提高冲床寿命。

      分析:因为高速冲床不比低速、中速冲床。它速度快、温度也高,所以必须不间断的供油。否则,冲床的振动部位就会爆死。我们有一个内封闭润滑系统,油从油箱经过多层过滤后到冲床的各个润滑部位后又回到油箱。周而复始,确保冲床的长期寿命。

      n  油封

      采用美国(MPA)油封,减少冲床的漏油,保证冲床的清洁。

      分析:油封也是我们冲床的一大亮点。因为我们的设计、加工、组装步步到到位。冲床在长期工作都无漏油现象,而其它厂家的冲床就很难保证。

      n  离合器

      配用台湾华霖干式器,工作、停止安全快捷,无惯性干扰。

      分析:高速冲床的启动和停止,必须无丝毫的偏差。否则就会造成模具的损坏和工伤事故。所以我们采用的是干式离合器,完全达到上述的要求。

      n  铜套

      采用台湾进口原材料,柔性好,动磨擦降到合适点。

      分析:铜套是冲床很关键性的部分。我们采用的是台湾进口的磷青铜,其柔性和耐磨性完全达到高速冲床的要求。

      n  打拔油箱

      采用电磁阀,节流阀同冲床微电脑控制器同步,有效的进行对冲压材料进行润滑,保证生产产品的品质。

      n  电控箱

      独立的电控箱,冲床的所有功能及操作集中处理。

      n  工具箱

      充气咀,气枪,黄油枪,内六角扳手,活动扳手。

      n  冲床精度

      平衡度2条内,垂直度在1条内,综合间隙在8条内,1mm=100条(丝)=1000U







      备注:一切机加工和检验及装配由我们独立完成,从而来保证冲床的品质。
