冲压设备,冲压设备各项指标,冲压设备的选择

文章出处:网责任编辑:作者:人气:-发表时间:2015-06-04 13:43:00

冲压设备的概念:冲压设备指的是不同冲压速度的冲压机,压力机,也叫高速冲压机。

冲压设备的各项指标:

1、公称压力:

  是指滑块离下死点前某一特定距离时,滑块上所容许随的最大作用力。

2、电机功率:

  大型冲压件,深度很大拉深,会出现压力不足而功率不足的现象,此时对电机功率进行校核,额定功率大于冲压总功率。

3、滑块行程和行程次数

  滑块从上死点运动到下死点所经过的距离称为滑块行程。行程次数是滑块在空载时每分钟往复行程的次数。

4、冲压设备的精度和刚度:

  精度是指冲压设备在静态情况下,所测得的压力机应达到的各种精度指标。包括:工作台面的平面度。滑块下平面的平面角。工作台面同滑块下平面的平行度。滑块行程同工作台面的垂直度,滑块中心孔同滑块行程的平行度。

5、刚度:

  是指压力机在工作时,抵抗弹性变形的能力。对开式压力机来说,有垂直刚度和角刚度两种指标。

6、垂直刚度:

  是指压力机的装模高度产生单位垂直变形时,压力机所承受的作用力。

7、角刚度:

  是指压力机的滑块相对于工作台面产生单位角变形时,压力机所承受的作用力。

如何选择合适的冲压设备?

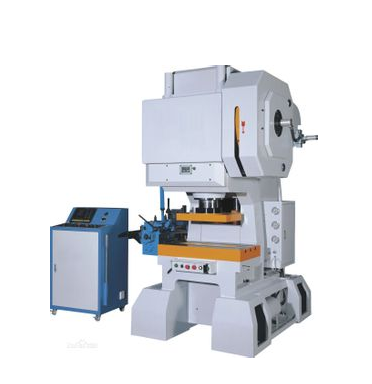

1、冲压形状复杂、且生产量较大的冲压件时,要选用高速压力机;速度一般在200-1000次/分钟左右,如下图:

高速压力机

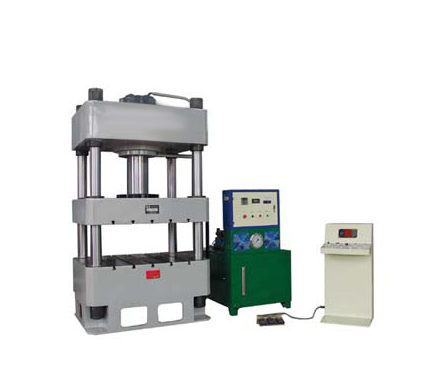

2、对大型厚板冲压,宜采用液压机,如下图:

液压机

3、依据冲压件生产批量、工艺方法与性质及冲压件尺寸、形状、精度来选择。

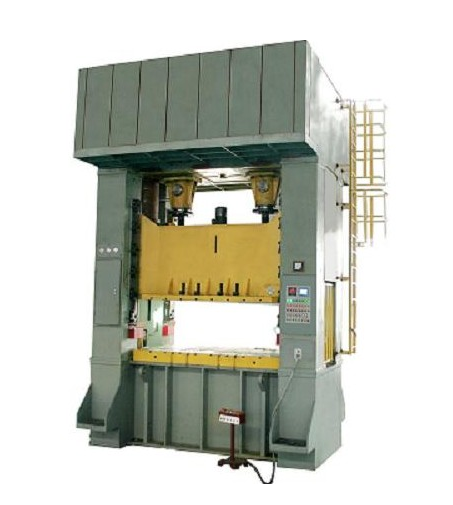

4、精度要求不高的中小型冲压件,宜选用开式冲压设备;大中型件或精度高、载荷大的冲压件,多选用闭式冲压设备;

闭式冲压设备

5、对校平、整形、压印等成形工序,宜采用摩擦压力机或肘杆式压力机;

6、对速度、精度要求不高,且有一定的采购预算,宜选用普通冲压设备。

普通冲压设备



7、依据冲压工艺的性质,生产批量,制件几何形状,尺寸及精度,安全操作等因素综合选择。
